Дома-скалы

Сланцевые валуны с красивым видом из окон.

Эти три жилых дома разбросаны по прилегающей к озеру Бодензее наклонной территории, как огромные валуны. Их скосы, сломы необычных крыш и плоскости фасада придают объекту вид монолитного творения природы. Будто бы выброшенные на этот холм, лежащие в беспорядке, созданные из натурального зеленого сланца Ратчек, дома по задумке архитекторов, должны дополнять и украшать прекрасный пейзаж. На покрытых сланцем кровлях и фасадах окна, балконы и террасы выглядят так, как будто их выбили из цельного куска скалы. Характер скульптур придают домам металлические накладные оконные рамы и утопленные в площадь крыши желоба.

22 квартиры в городке Фрутвилен, Швейцария, имеют восхитительный вид на озеро Унтерзее (Боденские озера). Лежащие на крутом пологом лугу с южной стороны от озера и острова Райхенау, дома обращены солнечной стороной к местности, не подлежащей дальнейшей застройке, а значит, восхитительный вид не скроется за будущим возможным строительством. Неровности рельефа архитекторы умело использовали для скрытого подземного гаража. Он расположился под всеми тремя домами и соединен с каждым из них лифтом. Так и при плохой погоде можно зайти в дом с сухими ногами. Высоким требованиям к жилому комфорту соответствуют и амбициозные строительные стандарты, используемые при возведении домов. Массивное бетонное сооружение обеспечивает хорошую звукоизоляцию, а толстые слои утеплителя – теплоизоляцию. Кроме того, оборудованные навесы защищают жилище от летней жары и зноя.

Фасад как отчеканенный:

Для облицовки использовался зеленый сланец марки Color SINCS 47 компании Rathscheck, преимущественно размера 50 x 25 см. Прочная кладка прямоугольников с двойным перекрытием дала фасаду минимальную высоту в 2 см. Отсюда видимая поверхность сланцевой плиты получилась почти квадратной - 24 x 25 см.

При планировании фасада архитекторы могли удобно связать большое количество окон, балконов и террас воедино. Однако это не везде удавалось. Для установки и облицовки некоторых окон, сложных оконных изгибов и углов укладчикам приходилось применять много половинчатых пластин, а также пластин размера ¾. Это сильно усложняло процесс укладки сланца и затягивало его. Использование «полторашек», камней размера 1½ могло бы упростить работу, однако очевидно, что в этих сложных местах, такая замена нежелательна.

Навесной вентилируемый сланцевый фасад прибит на рейки шириной 60мм и толщиной 40мм. Промежуточная обрешетка этого же размера служит для вентиляции фасада. Под ней установлена водоотталкивающая спрессованная, утолщенная на поверхности стекловата толщиной 200 мм.

Защищенное от влаги подкровельное пространство:

Следуя общей архитектурной идее, кровельные поверхности не имеют классического уклона. К востоку и западу наклон кровли составляет, как правило, 15 °, к северу в направлении к озеру уклон еще меньше - 12°.

При таком малом наклоне подкровельное пространство обязано быть влагозащищенным. Сланец прибивается к обрешетке. Ниже кладется контр-обрешетка высотой 100 мм для особенно хорошей вентиляции. Влагонепроницаемая нижняя кровля на сплошной обрешетке покрыта утеплителем из стекловаты толщиной 240 мм.

ОПИСАНИЕ ОБЪЕКТА: 3 здания, 22 квартиры в городе Фрутвилен, Швейцария

Архитектор: Stücheli Architekten, Сабина Рольсер, CH 8045 Zürich, www.stuecheli.ch

Укладка фасада: SC Haller AG, CH 8500 Frauenfeld, www.sc-haller.ch

Материал фасада: зеленый сланец Rathscheck Schiefer (ColorSIN CS 47) прямоугольная кладка с двойным перекрытием 50 x 25 см, www.rathscheck.de

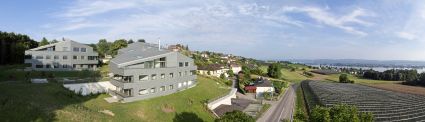

Фото 1: В швейцарском Фрутвилен появились дома в вольном стиле с прекрасным видом на озеро Унтерзее.

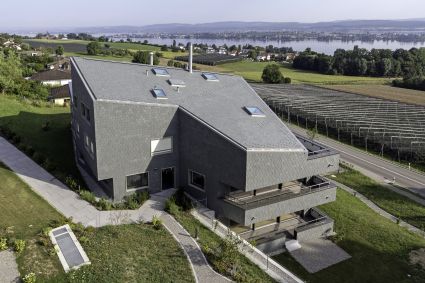

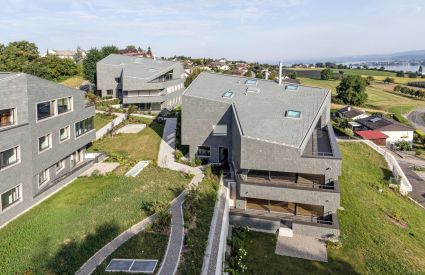

Фото 2: Три сланцевых монолита с косыми фасадами и кровлями с уклоном в две стороны.



Фото 3: Кривые углы фасада и кровли дают ощущение природности этих домов. Да это же настоящие скалы!

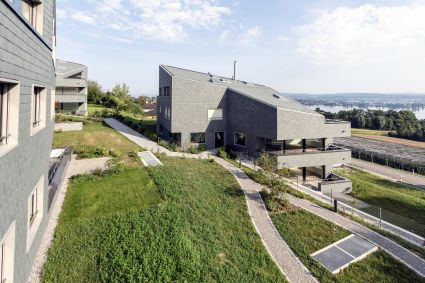

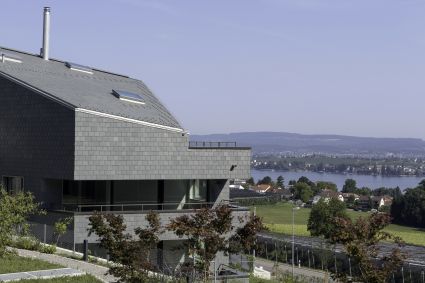

Фото 4: Сланцевый монолит с видом на озеро Унтерзее и остров Райхенау.



Фото 5: Идеальный вид из сланцевых монолитов на озеро Унтерзее и остров Райхенау.

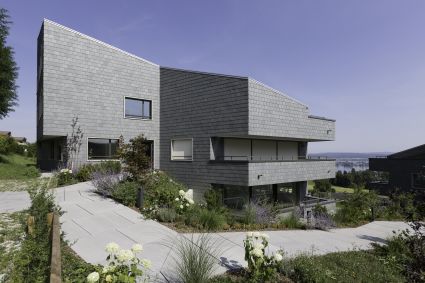

Фото 6: Окна, балконы или террасы выглядят как будто выдолбленными из куска скалы.

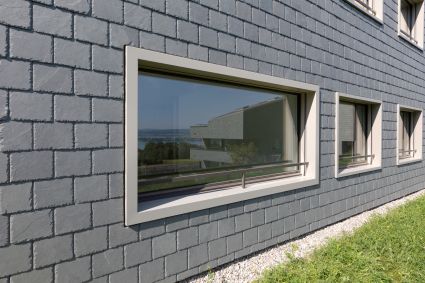

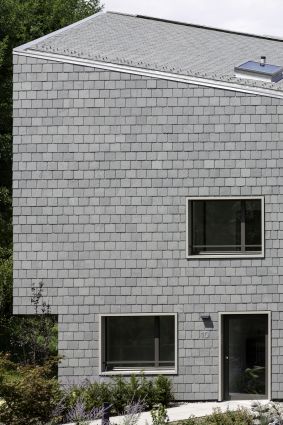

Фото 7: Накладные оконные рамы усиливают впечатление от сланцевых монолитов.

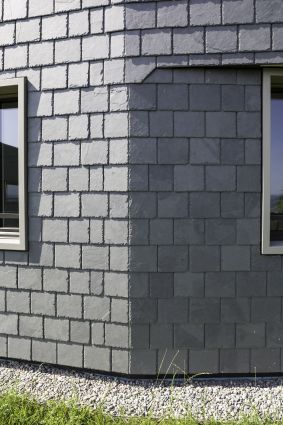

Фото 8: Углы и оконные откосы уложены сланцевыми пластинами шириной в половину и ¾.



Фото 9: Накладные оконные рамы подчеркивают сплошную поверхность зеленого сланцевого фасада.

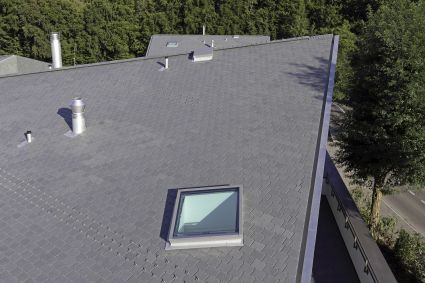

Фото 10: Прямоугольная кладка с двойным перекрытием из зеленого сланца ColorSIN на крыше.

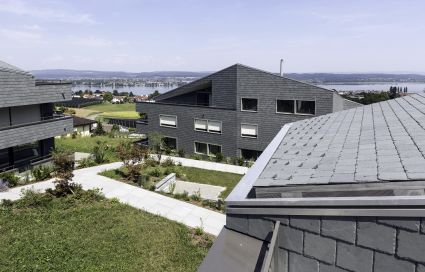

Фото 11: Вид над крышами на озеро Унтерзее.

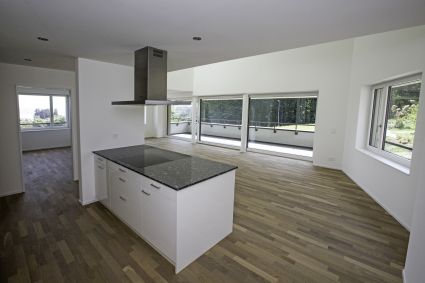

Фото 12: Необычная внешняя геометрия зданий отражается во внутренних помещениях.

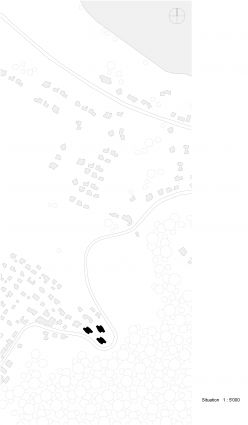

Фото 13: План расположения трех жилых домов в городе Фрутвилен на озере Унтерезее.: Situationsplan der drei Wohnbauten in Fruthwilen am Untersee.



Фото 14: Схема расположения домов.

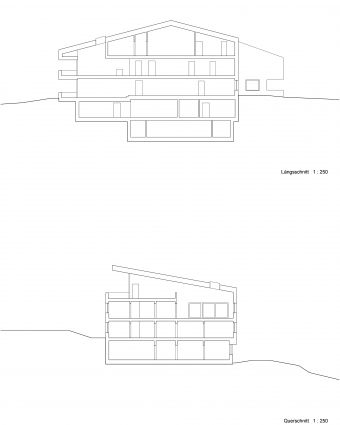

Фото 15: Срез домов.

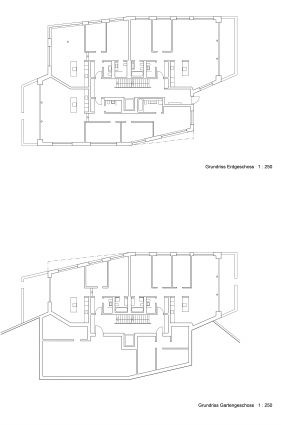

Фото 16: Чертежи нижнего этажа и садового этажа.

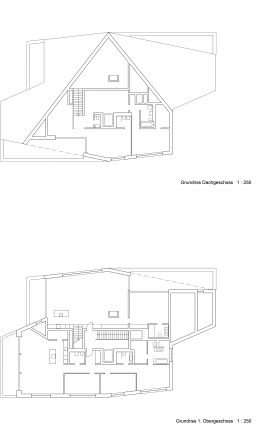

Фото 17: Чертежи верхнего и мансардного этажей.

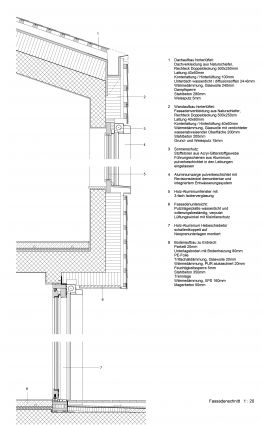

Фото 18: Срез фасада.
