Части кровли

Устройство кровли

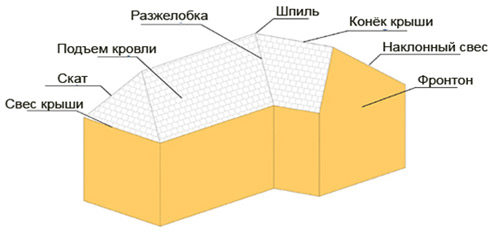

  • Подъем кровли. Все наклонные грани, формирующие кровлю.
  • Свес крыши. Нижняя часть кровли, обычно выступающая над фасадом или карнизом для отвода дождевой воды; может быть горизонтальным или иметь неравномерный профиль.
  • Уклон. Грань, определяемая пересечением плоскостей кровли: скат, разжелобка или конек крыши.
  • Скат. Наклонная грань, по которой стекает вода; имеет выпуклую форму.
  • Разжелобка. Грань для сбора воды с наклонных частей крыши; имеет вогнутую форму.
  • Конёк крыши. Горизонтальная грань, разделяющая падающую воду.
  • Шпиль. Высшая точка пересечения граней.
  • Наклонный свес. Удаленная сторона кровли.
  • Фронтон. Верхняя часть

Типы кровли:

Выпуклая кровля
Вогнутая кровля
Выпуклая кровля
"Мансардная кровля" — нижняя часть имеет больший угол подъема, чем верхняя. Данный тип кровли также обеспечивает более эффективное использование пространства под кровлей.
Вогнутая кровля
Верхняя часть имеет больший угол подъема, чем нижняя. Вода стекает на свес крыши с меньшей скоростью.

Устройство кровли

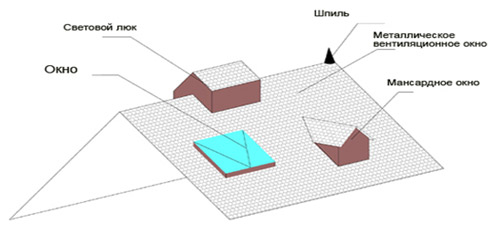

  • Мансардное окно. Конструкция на боковой части крыши, обеспечивающая освещение и вентиляцию, а также максимальное использование пространства под кровлей.
  • Наклонное окно. Располагается на боковой стороне кровли; предназначено для освещения. Может открываться для вентиляции.
  • Световой люк. Приподнятая конструкция на коньке крыши.
  • Шпиль. Используется для украшения, венчающего кровлю.
  • Металлическое вентиляционное окно. Металлическая конструкция для обеспечения вентиляции, расположенная вдоль конька крыши.
    Устройство кровли

Горизонтальные и вертикальные планки

  • Горизонтальная планка. Деревянная полоса, служащая в качестве опоры для сланцевой плитки. В общем случае помещается в горизонтальное положение на боковой стороне кровли. Обычно изготавливается из древесины хвойных пород (сосна) без сушки (со смолой), очищенной от коры. Содержание влаги должно быть низким (обычно менее 16%). Горизонтальные планки должны быть обработаны фунгицидом (для защиты от грибков) и инсектицидом (для защиты от насекомых).
  • Вертикальная планка.
  • Горизонтальные планки свеса. Данные планки располагаются по контуру свеса, который может иметь форму трапеции для обеспечения полного выравнивания первого ряда.

Промежуток между планками зависит от расстояния между точками опоры, обеспечиваемой ими; рекомендуются следующие значения.

Планки свеса
Расстояние между точками опоры Размер горизонтальной планки (b x a мм)
до 300 мм 40х20
до 400 мм 40х25
до 500 мм 40х30
до 600 мм 40х40

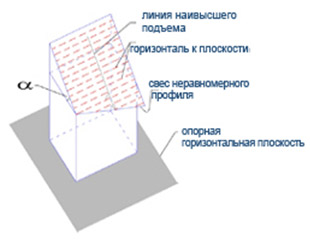

Линия наивысшего подъёма кровли может быть перпендикулярна к свесу, только если плоскость свеса строго горизонтальна.

  • Линия наивысшего подъёма кровли. Данная линия совпадает с линией падения дождевой воды на кровлю.
  • Горизонталь к плоскости. Воображаемая линия, параллельная горизонтальной опорной плоскости. Горизонтальные плоскости перпендикулярны к линии наивысшего подъёма кровли.

Кровельные материалы

Данные материалы находятся в непосредственном соприкосновении с внешней средой и защищают здание от воздействия атмосферных осадков. Они должны быть водонепроницаемы, иметь относительно небольшой вес и высокую стойкость.

Сланцевая плитка

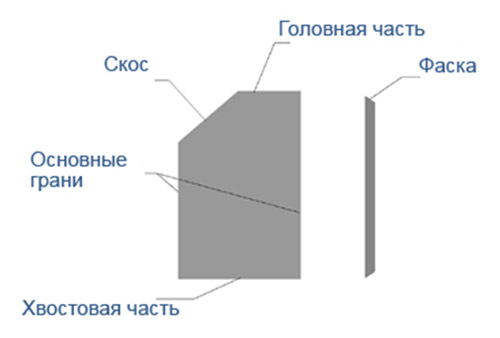

  • Головная часть. Верхняя часть сланцевой плитки. После укладки она остается скрытой.
  • Боковая часть. Боковые грани перпендикулярны основной плоскости.
  • Хвостовая часть. Нижняя часть сланцевой плитки; после закрепления остается видимой, направляя воду на плитки, находящиеся сразу же под ней.
  • Скос. Срез, осуществляемый в некоторых случаях в головной части плитки для повышения опорных характеристик плитки и удаления гвоздей из плитки в случае необходимости.
  • Фаска. Косой срез грани сланцевой плитки в процессе производства.
  • Тыльная грань. Верхняя поверхность сланцевой плитки, на которой располагается фаска.
  • Основание. Обратная сторона сланцевой плитки, без фаски.
  • Шов. Соединение сторон двух смежных сланцевых плиток в одном ряду.

Крепление

Гвозди. Для данного типа гвоздей характерны широкие шляпки, надежно закрепляющие сланцевую плитку на опоре. Гвозди не должны забиваться до конца, проходя через всю толщину сланцевой плитки и должны иметь бороздки в нижней части для фиксации и в качестве препятствия их удалению. Для изготовления гвоздей часто используется нержавеющая хромоникелевая (18/8) сталь; могут также использоваться и другие материалы, в частности, медь (меньшая стойкость) чугун и оцинкованная сталь. Гвозди

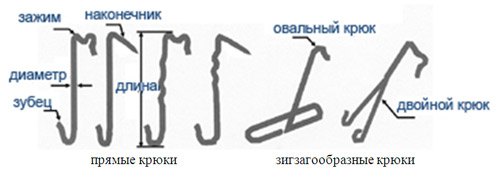

Крюки. Данный метод крепления обеспечивает более высокую надежность по сравнению с гвоздями. Крюки состоят из трех частей:

  • Зубец. Данная часть крюка поддерживает сланцевую плитку в хвостовой части, обеспечивая закрепление и удержание. Данная часть остается видимой, и проектировщик может использовать её для повышения эстетической привлекательности кровли. Данная часть крюка может быть открытой или закрытой, что обеспечивает удобство ремонта кровли.
  • Стержень. Данная часть крюка образует его основу. В общем случае она является прямой, но на рынке предлагаются и зигзагообразные крюки, уменьшающие воздействие капиллярного поглощения.
  • Наконечник. Данная часть крюка входит в деревянную конструкцию. Выпускаются также крюки с зажимами вместо стандартных заостренных наконечников.

Крюки

Кроме того, на стержневую часть наконечника крюка могут быть нанесены бороздки.

Металлические части.

Использование металлических частей важно для опорных и отделочных конструкций кровли. Для различных деталей конструкций, располагающихся под сланцевой плиткой или используемых для отделки конька крыши, разжелобки и скатов (в общем случае с целью гидроизоляции) используются различные материалы, в частности, цинк, алюминий, медь или свинец.

Оцинкованная листовая сталь использованию не подлежит, поскольку оцинкование является методом поверхностной обработки и не обеспечивает защиту после резки.

Также может быть рассмотрено использование материала с нанесением цинка с медью совмещенным методом с электрохимическим контактом.
